紅雷橋梁為了確保棧橋及水上施工平臺施工的施工***，保證施工質量，加快施工進度，特交底如下：

       1、棧橋及施工平臺結構：

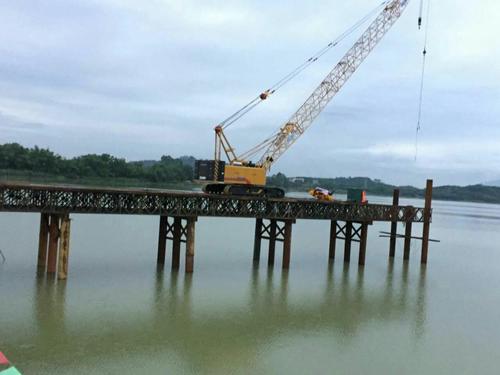

       棧橋采用兩排鋼管樁基礎，在鋼管樁頂面焊接鋼板及安設20號槽鋼墊梁，一個墩位處鋼管樁施工完成后，立即進行該墩鋼管樁間剪刀撐、平聯、牛腿、樁頂分配梁施工。樁頂分配型鋼并聯焊接時其間距離不應超過5mm,兩根工字鋼之間焊接牢固。樁頂分配梁與貝雷梁之間接觸面**采用橡膠墊進行支墊，并且保證無貝雷梁與分配梁直接剛性接觸。貝雷片拼裝按組進行，每次拼裝一組貝雷片，每組貝雷片長9m~12m，貝雷片之間用花架連接好，拼裝在后場進行。將拼裝好的貝雷梁通過吊車配合平板車運到施工現場。水中作業面貝雷梁是采用履帶吊在棧橋上進行安裝。

        混凝土面板的預制：

        A、面板采用C40砼施工，其強度的保證要進行精心養護。

        B、面板的結構尺寸應進行嚴格控制，做到四周橫平、豎直；上下水平。

        C、預埋件的位置要求準確無誤，特別是吊環部分預埋件應與面板持平或略低，坑槽四周應收抹光滑平整。

        混凝土面板的鋪裝：

        在施工完成的貝雷片上鋪設1cm厚的橡膠墊片，預制好的鋼筋混凝土面板直接鋪墊與橡膠墊片上。混凝土面板與面板之間采用鋼板進行連搭接焊牢。

       2、施工技術要求

        （1）吊樁

        吊樁前應在吊點上定上標記，捆好千斤繩。起吊過程中應保持平穩，防止與其他物件碰撞。樁尖處應用溜繩栓住，由專人負責收放。

        （2）插樁

        1）樁對位前，應對導向架的垂直情況，進行細致的檢查校正。

        2）樁插好后，下放樁錘壓住樁頂，檢查錘、樁帽和樁的中心是否一致；并檢查樁位有無移動及樁的垂直度是否符合下列規定：

        A 樁位允許偏差不得超過5cm。

        B 插樁的傾斜度（與正確的比較）不得超過100：1。

        （3）錘擊沉樁

        1）開錘前，應再次檢查樁錘，樁帽與樁的中心是否一致，如有偏差應改正，當超過5cm時應拔出重插。

        2）錘擊沉樁開始時，應采用重錘輕打，使樁在保持垂直度的情況下平穩入土下沉。

        3）隨著的入土加深，逐漸加大沖擊能量，直到樁入土達到設計要求。打樁過程中，升降樁錘的鋼絲繩**保持松弛狀態。

        4）沉樁時，樁遇到下列情況之一，應立即停止錘擊，查明原因，采取措施后，方可繼續施工。

        A 貫入度突然發生急劇變化；

        B 樁身突然發生傾斜、移位；

        C 樁不下沉，樁錘有嚴重回彈現象；

        D 樁頂劈裂變形或樁身開列變形。

        5）沉樁時，樁帽內的墊塊要經常換，特別是在樁帽傾斜時，應及時更換。

        6）沉好的管樁，應立即提錘進行檢查，確認樁身樁身無問題后，再進行下一步施工。沉樁應符合以下標準：

        沉樁偏差：樁位平面位置：±10cm

         樁 頂 標  高：±10cm

        樁身垂直度：小于1%

        7）沉樁中出現的問題級處理：

        A 樁貫入度突然減小，或樁不下沉，樁身顫動，樁錘回跳，一般是樁尖遇到孤石等障礙物，可加用射水配合沖開障礙物；

        B 樁身突然急劇下沉，有時隨著發生傾斜或移位。一般是由于樁身破斷，接頭斷裂或樁尖劈裂。多產生于木樁或鋼筋混凝土樁；

        C 樁急劇下沉，但發生傾斜或樁位移動，一般是樁尖局部遇到障礙物；或樁的接頭再土中被打壞而錯開；或樁頂和樁錘接觸處不平因而打斜。

        （4）打樁施工主要***注意事項

        1）觀察并掌握海水水位變化規律，每天收聽天氣預報，觀察水水位變化，以掌握尺度。

        2）打樁船、鐵駁均應有足夠的錨錠設施，以保持打樁船正確對位。船駁不能溜放，嚴禁沖撞已大好的樁。

        3）水上打樁既有水上作業，又有高空作業，船上施工人員**穿好救生衣，上樁架工作時，**栓好***帶。船舶上應備有救生設備及救生船，防止溺水事故，要加強***意識和防范工作。

        4）打樁工作應有現場統一調度、統一指揮，樁駁靠打樁船時應聽從打樁船上負責人的調度，以免發生事故。

        5）施工用的氧氣、乙炔應按有關規定放臵，放臵發生事故。對電纜、電器設備應妥善保護、防止發生觸電事故。

        6）水上打樁為聯合作業，各工種要做好互相之間配合工作，協調商量解決施工中出現的問題。

        7）在棧橋鋼管樁附近設臵警戒牌（夜間用燈光顯示），防止船只撞碰鋼管樁。

        3、施工***要求

        （1）、水上施工***措施

        ①.開工之初，**向海事、航道部門了解航道情況、通航要求，細化施工方案。臨時封鎖航道前**提前到航道部門辦理有關的手續，施工現場嚴格按要求設好防護措施，并設防護艇在上下游疏導交通。

        ②.臨時碼頭、棧橋、水上平臺的搭設，嚴格遵照航道部門的規定，不得破壞河堤、侵入航道。

        ③.同航道部門協商，劃出專門的施工水域，布設航標，引導船只***通過水域。施工用的船舶、機械嚴禁侵入航道。

        ④.積極配合航道部門、港監的例行檢查和指導。水上作業的浮吊、船只**性能良好，符合航務部門的有關規定。

        ⑤.水上施工人員**戴***帽，穿救生衣。

        ⑥.水上施工時**有專人指揮，用對講機、口哨及指揮旗等指揮。

        ⑦.隨時注意來往船只，保證既不影響航道通行，又不耽誤正常的施工作業。施工區域懸掛醒目的***警示牌，夜間開警示燈。

        （2）、起重吊裝***作業措施

        ①.吊裝作業派專人指揮，參加吊裝的人員要掌握作業的***要求。一切人員都不準在起吊和運行的吊機下站立，吊裝作業區嚴禁非工作人員入內。

        ②.吊裝作業前**嚴格檢查起重設備各部件的可靠性和***性，并進行試吊。

        ③.各種起重機具不得超負荷使用。

        ④.鋼絲繩***系數須大于1.2，斷絲超過15%者**更換，鋼絲繩及卡子要勤檢查、勤保養。凡發現鋼絲繩有扭結、變形、斷絲、磨損、腐蝕等現象達到破損限度時，**及時更換。

        （3）、電氣焊工

        嚴格按照電氣焊工操作規程及***交底施工。

        （4）、***用電措施

        ①.電力干線采用非裸體電線架設，統一布置電力線路，不準私接亂拉電線。

        ②.電器設備的***措施：對電器設備的外殼要進行防護性的接地，防護性接零或絕緣，嚴禁帶電移動電焊機等用電設備；派專人負責電器的***工作；進行用電***教育，定期檢修電器設備。

        ③.通過水中的電線要套在橡膠管內，保證良好的防水性。

        4、現場***管理

        ①.凡進入現場的人員，服從值班員指揮，遵守各項***管理制度，正確使用個人防護用品。操作人員**配戴***帽，水上施工人員還需穿救生衣，未戴***帽者不得進入施工現場進行施工。禁止穿拖鞋、高跟鞋或光腳進入施工現場。

        ②.夜間施工作業時**具有足夠的照明強度，危險區要懸掛警告標志，作業人員上崗前應經工班長或***員教育和檢查后才能入崗，任何人員未經***員批準，不得擅自進入現場。
